磁浮子翻柱式液位計結構圖
發布時間：2022-01-07 09:08:09??點擊次數：2350次
磁浮子翻柱式液位計共有三部分組成：非磁性材料立管、磁性浮子及磁性顯示翻板。其中非磁性材料立管一般采用不銹鋼管或鈦鋼管,其長度要略長于需要監控的液面高度；磁性浮子外殼系用薄不銹鋼板焊制而成，內鑲嵌強磁鐵棒，磁性浮子放在立管內；磁性顯示翻板用卡環固定在立管外側，立管上、下兩端用法蘭蓋封死，在立管zui低位置安裝排污管。在液位顯示器安裝時應保證立管的垂直度，以使浮子在立管內能自由浮動。

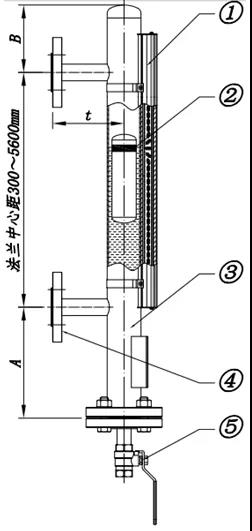

磁浮子翻柱式液位計是由翻板指示器、標尺、主體管道、磁性浮子、連接法蘭、排污閥組成。
